DIOの駆動系を交換しよう!!

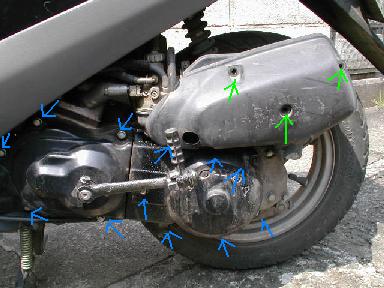

まず駆動系をばらすにはエアクリーナーボックスがむかつくことに邪魔なので、まず緑の矢印の所のネジを外して下さい(あと一本ぐらいあったかな?) 次に青のボルトを外します。 |
|

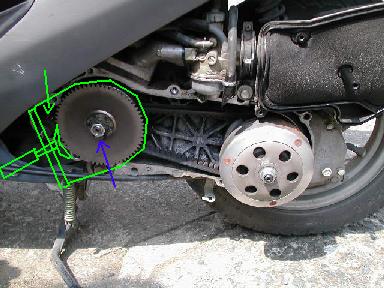

するとこんな感じで駆動系があります。 まず、プーリーを外すにはギザギザのドライブフェイスをプーリーホルダーと言う(デジカメで撮るのを忘れた)工具でガッチリ固定します。その時に緑の矢印のセルの部分が邪魔なのでひっこぬいてください。 固定したら青のナットを外します。 たぶんクソ堅いのでメガネレンチをはめてハンマーでぶった叩いて下さい。要するになんちゃってインパクトレンチです。絶対に外れます |
|
外したらこんなのが出てきます 左から外した順です。 各パーツの名前は 1.ドライブフェイス 2.プーリーボス 3.プーリー 4.ウエイトローラー 5.ランププレート ウエイトローラーは表と裏があるので間違えないように取り付けよう。(見れば分かる) あとは自分の変えたいパーツを交換するだけ!! |
|
外した跡です |
|

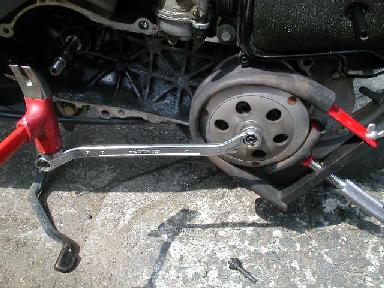

次にクラッチを外します これもプーリーホルダーを固定してクソ堅いナットをメガネレンチはめてハンマーでぶっ叩きます。 普通に外れる人はこんなことしなくても良いですけど(汗 |
|

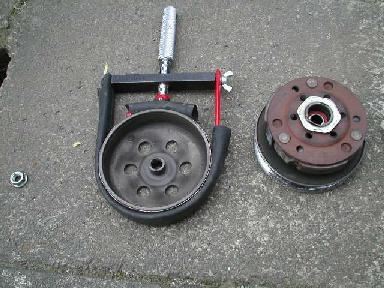

左からはずした順 真ん中のやつがクラッチアウターで右のやつがクラッチです。 プーリーからクラッチ、センタースプリングを外すにははクソでっかいナットがあるので専用工具が必要です (構造はJOGと同じなので交換方法はJOGのセンタースプリング交換を参考にしてください) クラッチスプリングを交換する場合はでっかいナット外さなくても交換できるよ。(こちらもJOGを参考にしてください) センタースプリングが真ん中に見える大きなバネでクラッチスプリングがちっこいバネです |
